Bộ mã hóa vòng quay đơn vòng VRE WP062SAC (chống nước) Encoder tuyệt đối - Absocoder sensor VRE - Đại diện NSD Việt Nam.
Xuất sứ: Japan
Nhà cung cấp: STC Viet Nam
Hãng sản xuất: NSD GROUP
Ứng dụng sản phẩm: Absocoder dùng để quản lý vị trí góc của một đĩa quay, đĩa quay có thể là bánh xe, trục động cơ, hoặc bất kỳ thiết bị quay nào cần xác định vị trí góc.
HotLine
Bộ mã hóa vòng quay đơn vòng loại tuyệt đối với tên gọi VRE ABSOCODER là một bộ mã hóa có cảm biến cơ điện tử đo được vị trí góc quay do sự thay đổi từ tính. Với tiêu chuẩn bảo vệ IP67 chống nước. Bộ mã hóa này có thể hoạt động tốt trong môi trường có hơi nước hay nước.
NSD single turn absolute position sensor named VRE ABSOCODER is an electro-mechanical sensor that measures the angular position under magnetic reluctance change. Water proof VRE meets IP67 protection rating under fully operate water vapor and coolant process environment.

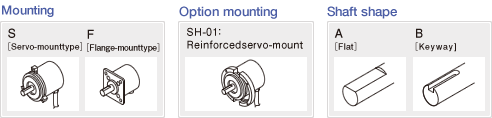

Loại Model:
|
Type
|
List of sensor model
|
Mounting
|
Shaft shape
|
|
Single Turn Type
|
S[Servo-mount type]
|
A[Flat]
|
|
|
VRE-WP062SBC
|
B[Key way]
|
||
|
VRE-WP062FAC
|
F[Flange-mount type]
|
A[Flat]
|
|
|
VRE-WP062FBC
|
B[Key way]
|
Lĩnh vực ứng dụng:
Máy móc công nghiệp làm việc trong môi trường nước hoặc có hơi nước cần có độ chính xác cao.
Cấu hình hệ thống:
Thông số kỹ thuật:
|
Mục/Item
|
Thông số kỹ thuật/Specification
|
|
|
Loại cảm biến - Sensor model
|
RE-WP062
|
|
|
Tổng số vòng quay - Total number of turns
|
1
|
|
|
Bộ chia (Độ phân giải ) - Number of divisions
|
8192
|
|
|
Khối lượng - Mass(kg)
|
1.3
|
|
|
Sai số tuyến tính - Linearity error(°degree)
|
1 Max.
|
|
|
Mô men quán tính –
Moment of inertia
|
kg･m2 {kgf･cm･s2}
|
6.4×10-6{6.5×10-5}
|
|
Mô men xoắn khởi động
Starting torque
|
N･m{kgf･cm}
|
4.9×10-2{0.5} or less
|
|
Tải đặt lên trục cho phép
Permissible shaft load
|
Hướng kính - Radial(N {kgf})
|
98{10}
|
|
Áp lực đặt lên trục - Thrust(N {kgf})
|
49 {5}
|
|
|
Tốc độ cơ học cho phép - Permissible mechanical speed
|
3600r/min
|
|
|
Nhiệt độ
Ambient temperature
|
Khi hoạt động - Operating
|
-20 ～ +60
|
|
Bảo quản - Storage
|
-30 ～ +90
|
|
|
Sức chịu rung lắc
Vibration resistance
|
2.0×102m/s2 {20G} 2000Hz up /down 4h, forward/back 2h, conforms to JIS D1601 standard |
|
|
Sức chịu va đập
Shock resistance
|
4.9×103m/s2 {500G} 0.5ms up/down/forward/back 3 times each, conforms to JIS C5026 standard
|
|
|
Chuẩn bảo vệ - Protection rating
|
IP67(JEM1030)
|
|
|
Độ dài cáp tối đa
Max. sensor cable length
|
Cáp tiêu chuẩn - Standard cable (m)
|
100(3P-S)
|
|
Cáp cho rô bốt - Robotic cable (m)
|
100(3P-RBT)
|
|
|
Cáp nối cho cảm biến - Interconnecting sensor cable (m)
|
2
|
|
Bộ chia ( Độ phân giải) Number of divisions
Bộ chia( Độ phân giải) khác nhau phụ thuộc vào bộ chuyển đổi hoặc bộ điều khiển khi được sử dụng chung với nhau. Hãy kiểm tra số chia này ở từng bộ chuyển đổi hoặc bộ điều khiển mà bạn sẽ sử dụng
Division numbers of the sensor are different depending on which converter or controller is being used together.Please check the division numbers per turn by specifications of the converter or controller that you plan to use.
Division numbers of the sensor are different depending on which converter or controller is being used together.Please check the division numbers per turn by specifications of the converter or controller that you plan to use.
Kích thước chi tiết:
Chi tiết truy cập trang Web NSD Group Nhật Bản (Mục Dimensions) để tải file pdf chính xác nhất.
http://www.nsdcorp.com/product/one_turn_sensor/vre_waterproof/index.html
